サラウンドビューモニター

■サラウンドビューシステム SVS-121(大型車用)

サラウンドビューシステムとは


サラウンドビューシステムとは、車を上空から見下ろした様な「俯瞰映像」を作りだし、車の周囲360度を分かりやすく表示するシステムです。 車両に取付けられた4つのカメラ映像を合成し、精密な俯瞰映像を作りだします。

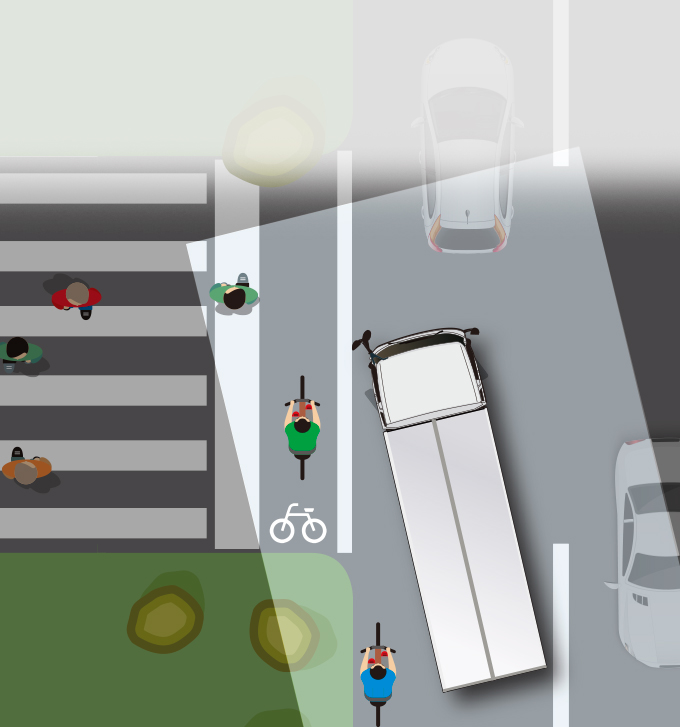

本製品は駐車時に便利なだけでなく、死角になりがちな斜め後方もしっかりと確認することができ、見えづらい障害物などにも気付くことができます。

■運転操作にあわせた画面表示

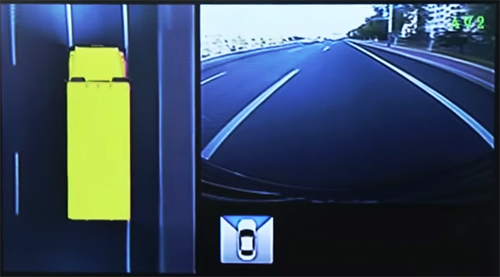

画面右上の個別のカメラ映像は、運転操作にあわせて自動で切り替わります。バック時は後方の映像を表示してバックカメラ代わりに、 左折・右折時は曲がる方向の映像を表示して巻き込み事故を予防します。
また、付属の専用リモコンにて、右上に表示するカメラ映像を自由に切り替えたり、前方または後方の映像を大きく表示させることもできます。

■設置について

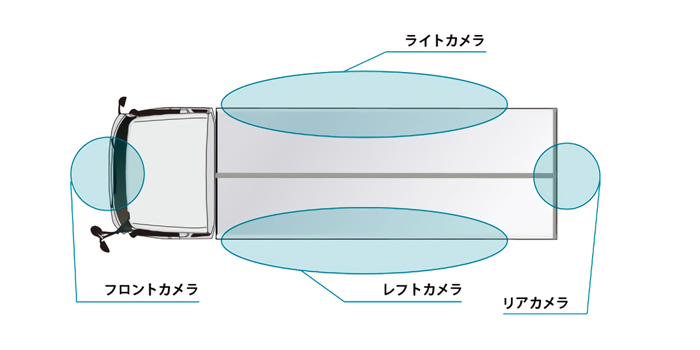

4つのカメラを車体の前後左右にそれぞれ取付けます。カメラの位置はそれぞれ調整が可能となりますので、取付け箇所の制限がある場合でも柔軟に対応が可能となります。

※カメラは(選べる範囲で)できる限り高い位置に付けて頂くと、より綺麗な俯瞰画像となります。

■製品仕様(本体)

型番 SVS-121
電源 12V/24V 対応
消費電力 最大12W(カメラ接続時)
映像出力 コンポジット映像端子 800×480
動作温度 -30 ~ 75℃
保管温度 -40 ~ 85℃
寸法 115.4mm×158.4mm×34mm
322g(ブラケット重量22gを含む)
パッケージ内容 本体・カメラ×4・リモコン・リモコン受信部・外部出力ケーブル(CVBS)・
その他接続用ケーブル類・設置用部品

■カメラの仕様

動作電圧 DC 5.0V ± 5.0V
消費電力 0.9W 以下(Typ. 0.6W @ DC 5.0V)
待機電力 0.5mA以下 @ 5.0V
映像出力 方式:NTSC_CVBS(SD)2CH
解像度:720×480
フレームレート:30fps(60 field/sec)
レベル:1Vp-p ± 0.1V
画角 水平195° 垂直148°
防水・防塵 IP67相当(ケーブル部分含む)
動作温度 -30℃ ~ +70℃
保管温度 -40℃ ~ +85℃
 ■本製品のパッケージに映像出力用のモニタは含まれておりません。
 ■本製品は、運転の補助を目的としたものとなります。
 本製品の映像は、カメラの映像を合成して作られており、距離感、色味など実際の光景と異なる場合があります。
 ご利用の際は、必ず目視でも周囲を確認してください。

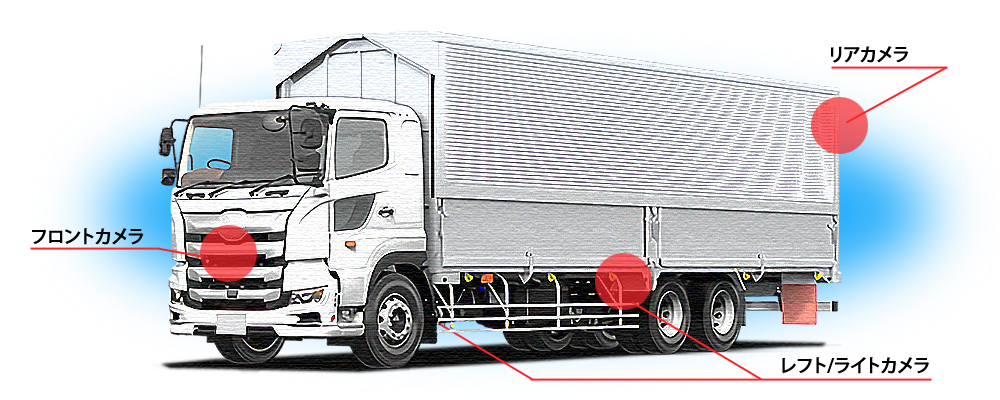

 トラック


特にウィングトラックの場合、レフト/ライトカメラの取付可能な位置が非常に限られてきます。基本的には、レフト/ライトカメラを荷台の下に車幅を揃えるように取付けます。
リアカメラは、一般的なバックカメラと同様の位置に取付けます。バックカメラを残す場合は、バックカメラを左または右に避けるように取付けます。

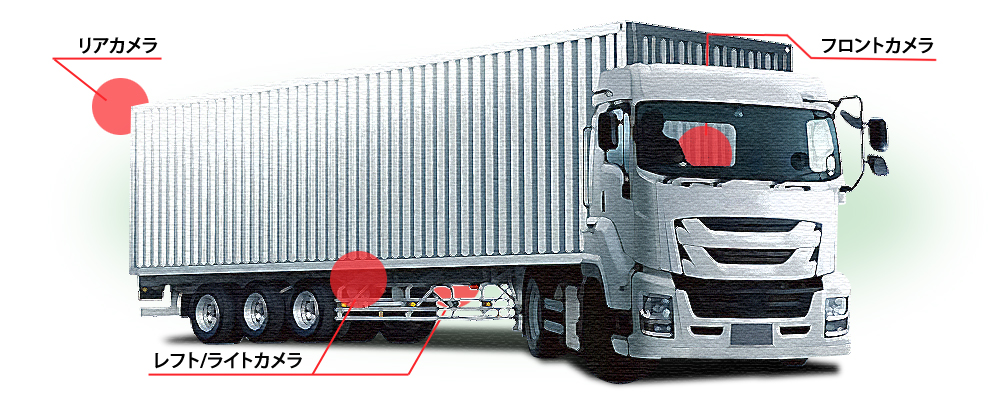

 トレーラー


トレーラーの場合、ヘッドとトレーラーが別の角度となるため、車両全体の俯瞰映像は作成できません。そこでトレーラーの四方にカメラを取付け、トレーラー部分のみを俯瞰映像にして使用します。
俯瞰映像の上部にはヘッドが映りますので、現在の位置関係を把握しつつ、周囲の確認を容易に行えます。
